加工中心的日常操作中要接觸各類零件圖紙，使用視圖、剖視圖、剖面圖表示零件的內外結構；各部分的輪廓尺寸及轉變等等。可以說沒有詳細的認圖知識儲備就會給日常工作帶來不小的影響。下面小編就給大家詳細介紹識讀零件圖的一般方法和步驟以及常用的方法。全是干貨，值得收藏哦

識圖的方法步驟

（1）首先看標題欄，概括了解零件

看標題欄，了解零件名稱、材料和比例等內容，從而大體了解零件的功用，從名稱判斷該零件屬于哪一類零件。從材料判斷該零件大致的加工方法。從比例判斷該零件的實際大小，從而對零件有初步的了解。

（2）分析研究視圖，想象結構形狀

看視圖，分析零件各視圖的配置及視圖之間的關系，采用的表達方法和表達的內容，運用組合體的讀圖方法，形體分析法和線面分析法來讀懂零件各部分的結構，想象出零件各部分的形狀、相對位置及其作用。

（3）分析所有尺寸，弄清尺寸要求

綜合分析視圖和形體，分析零件的長、寬、高三個方向的尺寸基準，然后從基準出發，以結構形狀分析為線索，再了解各形體的定形和定位尺寸，弄清各個尺寸的作用，圖形和尺寸表達的是零件的形狀和大小，讀圖時應把視圖、尺寸和形狀結構三者結合起來分析。

（4）分析技術要求，綜合看懂全圖

讀圖時應弄清表面粗糙度、尺寸公差、形位公差等技術要求。了解其代號含義。必要時還要聯系與該零件有關的零件一起分析。

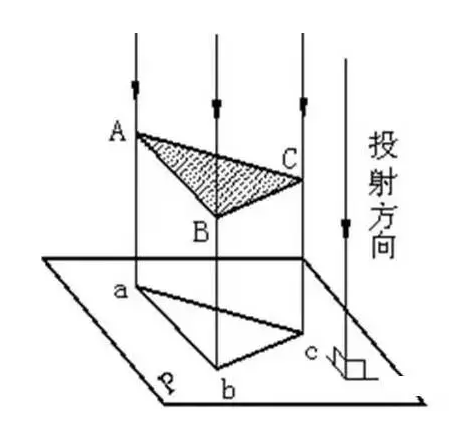

正投影法

投影時投影線都相互平行,投影線與投影面相垂直的平行投影法。

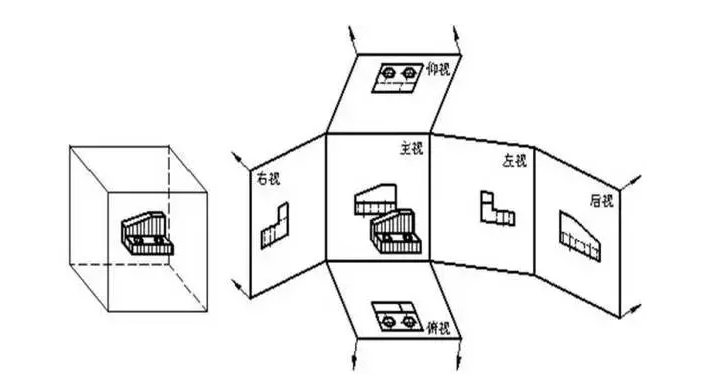

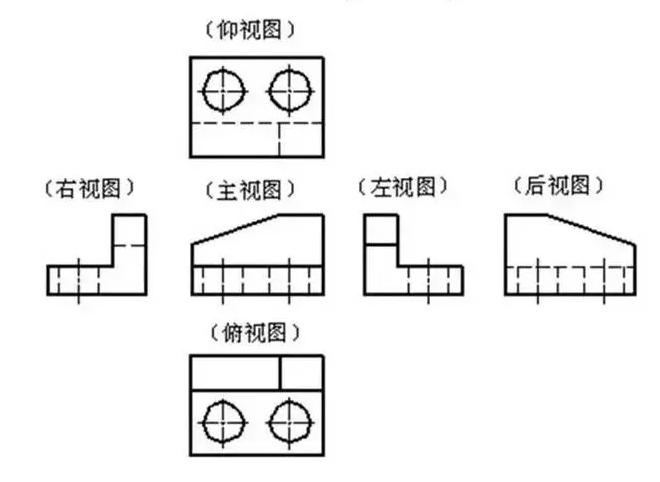

1. 基本視圖

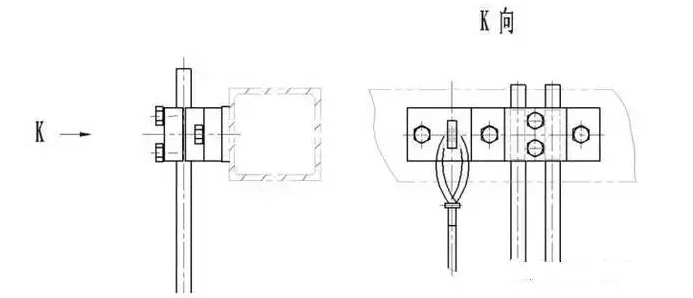

2. 向視圖

3. 局部視圖

4. 斜視圖

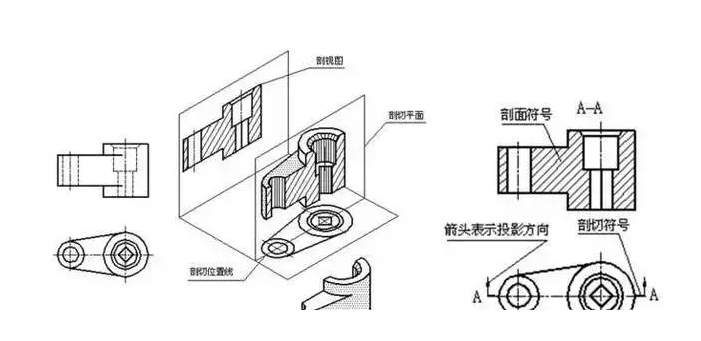

5. 剖視圖

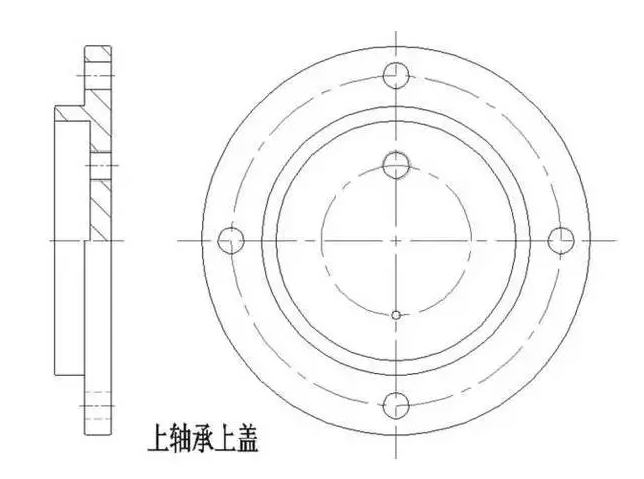

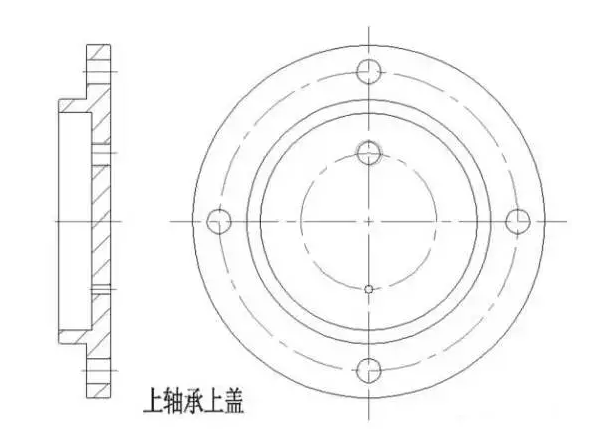

1）全剖視圖

2）半剖視圖

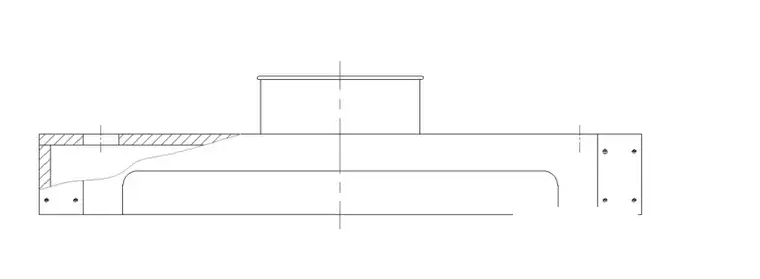

3）局部剖視圖

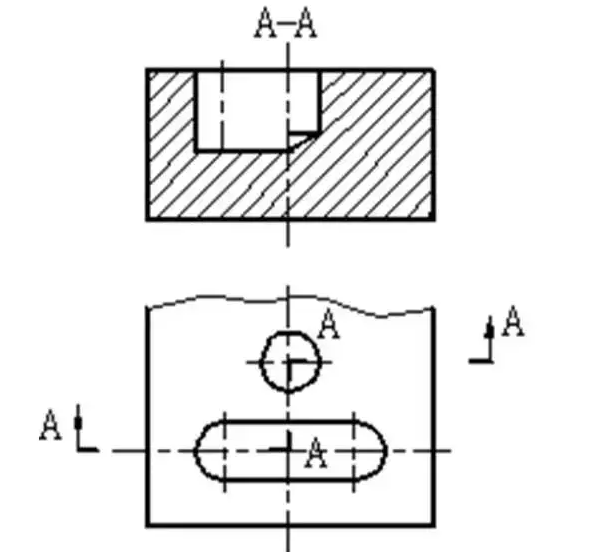

4）階梯剖

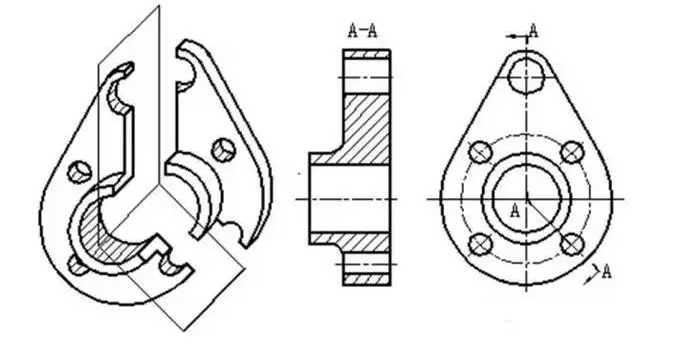

5）旋轉剖

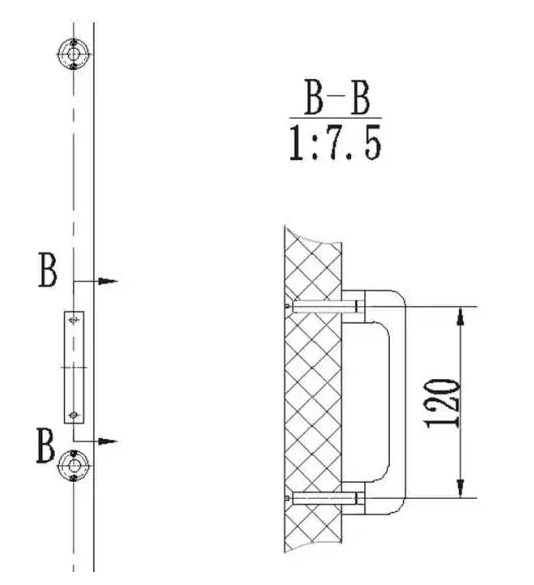

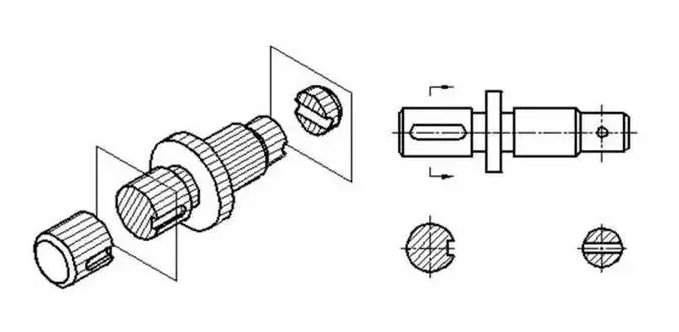

6. 斷面圖

假想用剖切平面將機件在某處切斷，只畫出切斷面形狀的投影并畫上規定的剖面符號的圖形，稱為斷面圖，簡稱為斷面。
