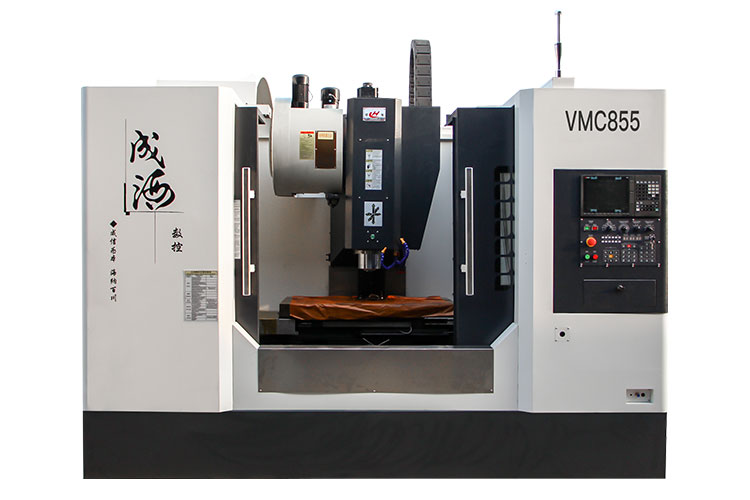

成海VMC855加工中心技術參數
| 項目 | 內容 | 單位 | 參數 |
|---|---|---|---|
| 工作臺 | 工作臺面（長*寬） | mm | 1000*550 |
| 工作臺承重 | Kg | 800 | |
| 行程 | X/ Y / Z | mm | 800*550*550 |
| 主軸端面到工作臺面 | mm | 120--670 | |
| T型槽 | 規格 | mm | 5*18*90 |
| 中心距 | mm | 100 | |
| 主軸 | 錐度 | BT40 | |
| 主軸中心至立柱導軌距離 | mm | 550 | |
| 主軸轉速 | rpm | 8000 | |
| 額定功率 | Kw | 7.5 | |
| 驅動系統 | 皮帶傳動 | ||
| 精度 | 定位精度 | mm | 0.008 |
| 重復定位精度 | mm | 0.005 | |
| 軸向電機 | 額定功率 | Nm | 15/15/15 |
| 進給速度 | X/Y/Z最大快移速度 | m/min | 36/36/24 |
| X/Y/Z最大切削速度 | m/min | 1-10000 | |
| 刀庫 | 型式 | BT40圓盤式 | |
| 容量 | 把 | 24 | |
| 通用參數 | 氣源要求 | kg | ≥6 |
| 機床重量 | kg | 5800 | |
| 外形尺寸 | mm | 2750*2300*2600 | |
| 電力要求 | KVA | 3相380V 15KVA |
VMC855加工中心產品說明:
1、X,Y,Z三軸行程：800×550×550mm。
2、主軸傳動方式為皮帶傳動，最高轉速:8000轉。
3、刀庫24把機械手圓盤刀庫。
4、頭部組為重型箱型結構。內部肋骨強化，高剛性。
5、成海VMC855加工中心主軸打刀方式采用氣動打刀，打刀時主軸受力均勻，延長軸承壽命。
6、電器箱采內分隔離式設計，將控制器之發熱源部分予以分離，前面使用熱交換器散熱,避免外界粉塵進入電箱，后側使用風扇為扇熱板散熱。
7、三軸采用臺灣上銀/銀泰高精密滾珠絲桿，結合精密螺帽預壓和尾端預拉裝置，確保機臺背隙與熱變形長時間保持在低值。
8、X、Y、Z軸采用滾柱式線性導軌,具有高剛性、低噪音、低摩擦性，可做快速位移及獲得最佳循環精度!
9、所有成品均經過激光定位補正及循圓測試，以確保最佳定位精度及伺服特性，且機床出貨前經過嚴格的檢驗措施,確保機臺的各項精度。
VMC855加工中心總體布局
成海VMC855立式加工中心采用立式框架布局，立柱固定在床身上，主軸箱沿立柱上下移動(Z向)、滑座沿床身縱向移動(Y向)、工作臺沿滑座橫向移動(X向)的結構。 床身、工作臺、滑座、立柱、主軸箱等大件均采用鑄件均采用樹脂砂鑄件，且經過兩次時效處理消除應力，穩定性好，強度高，確保機床長期使用精度的穩定性，為機床性能的穩定性提供了保障。這些大件均采用Soldworks和Ansys優化設計，提高大件和整機的剛性和穩定性，有效抑制了切削力導致機床的變形和振動。
成海VMC855加工中心鞍座全程加長設計。切削加工時，提供更加穩定的三軸機械結構。Y軸電機后置設計縮短操作人員與工作臺的距離，方便上下工件，大幅提供加工效率。
C3高級靜音螺桿
精密的C3級靜音滾珠螺桿、P級靜音線軌，高速靜音螺桿、靜音滾珠線軌使熱変位小精度高，能讓整個切削過程更加精密平順。
光潔鑄件
成海VMC855加工中心的鑄件均采用樹脂砂鑄件,且經過兩次人工時效處理,穩定性好。
高精導軌
采用高精度、重載荷直線導軌，摩擦系數小，反應靈敏。
VMC855加工中心產品細節
成海VMC855加工中心主軸采用羅翌高速精密主軸，轉速可達8000轉，精度高，剛性高；刀庫標配24把圓盤刀庫，該刀庫采用筒形凸輪分割機構，分割精度高，故障率低，使用壽命長，結構簡單，雙軸承分離式刀臂，同心度高，噪音小，另外也可根據客戶需求選配斗笠式刀庫；加工中心導軌采用臺灣進口H級導軌，具備四方向等負載特色，自動調心功能，其特點是高速度，高負荷、高剛性及高精度化；滾珠絲杠為研磨級，具有高效、高剛性，同時具有可逆性和零背隙特點，為C3級。成海VMC855加工中心所有部件均經我廠嚴選，保證為客戶提供一臺高價值的放心產品。成海數控用心做產品，讓客戶放心、安心、無憂！
VMC855加工中心加工案例
VMC855加工中心加工案例-八駿圖模型
VMC855加工中心加工案例-人臉模型
VMC855加工中心加工案例-人體模型
VMC855加工中心生產車間
成海數控車間一角
售后服務

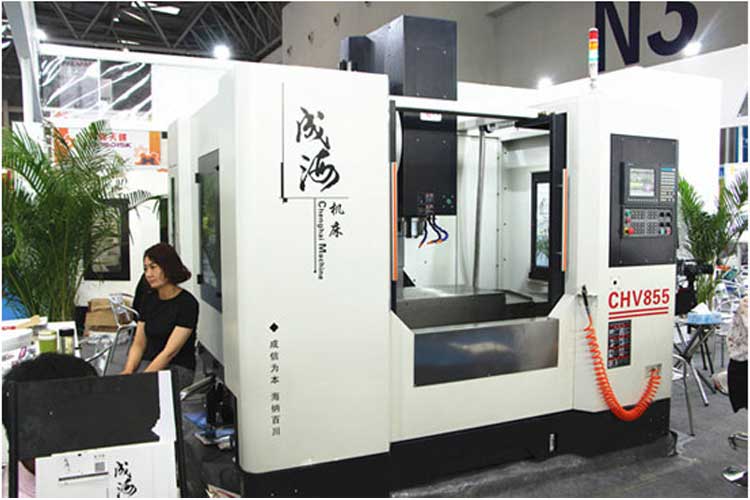

部分展會照片
典型應用場景：您的行業需求我們懂
| 行業 | 加工零件 | 客戶案例 | 效益提升 |
|---|---|---|---|
| 汽車制造 | 發動機缸體、變速器殼體 | 浙江某汽配廠采購6臺，替代原進口設備 | 設備投資回報周期縮短至14個月 |
| 模具加工 | 注塑模、壓鑄模 | 蘇州模具企業用于5G通訊殼體模仁加工 | 表面粗糙度達Ra0.4μm，省去拋光工序 |
| 醫療器械 | 骨科植入物、手術器械 | 上海醫療設備商實現鈦合金件批量生產 | 良品率從92%提升至98% |
| 航空航天 | 鋁合金框架、起落架部件 | 南京航空配件廠完成某型無人機結構件攻關 | 交期縮短40% |
為什么選擇成海855加工中心
- 20+年技術沉淀：累計服務3200+機械加工企業，設備平均無故障時間（MTBF）超8000小時。
- 本地化服務網絡：江浙滬地區4小時響應，全國范圍48小時到位。
- 超長質保承諾：核心部件2年質保，終身成本價提供備件。
- 產品三高，社會責任：高精、高效、高標準的產品才是用戶需要的產品，我公司已通過ISO9001國際質量體系認證，承諾絕不為社會帶來垃圾產品。
