GMC3022龍門加工中心 - 大型工件加工的專業數控加工機床設備

GMC3022龍門加工中心，擁有寬敞的工作臺和強大的加工能力，能夠輕松應對大型工件的加工需求。先進的控制系統和高精度的傳動部件，確保了加工的精度和效率。無論是機械制造、能源行業還是大型模具加工，GMC3022 都是您的可靠選擇。

型號：GMC3022

類型：龍門加工中心

工作臺尺寸：3000*1800

工作臺荷重：10000

主軸行程：3000/2200/850

在線咨詢

GMC3022龍門加工中心主要技術參數

行程
X軸	3000mm
Y軸	2200mm
Z軸	850mm
主軸端面至工作臺	200-1050mm
兩立柱間距離	2200mm
進給
X軸快速移動	10m/min
Y軸快速移動	10m/min
Z軸快速移動	8m/min
切削進給	1-10m/min
推薦三軸伺服電機扭矩	X/Y/Z：28.4/28.4/28.4N.M
工作臺
工作臺面積	3000*1800mm
最大承重	10000Kg
T型槽	922185mm
主軸
連接形式	皮帶式
最高轉速	6000 rpm
主軸錐孔	BT50-190
推薦主電機功率	22/26KW
精度
定位精度（JIS標準）	±0.005/300mm
重復定位精度（JIS標準）	±0.003mm
其它
光機重量	約27000Kg
外形尺寸	約750046004500mm

GMC3022龍門加工中心主要配置HT-300優質鑄件（銀川）。進口滾珠絲桿（臺灣上銀/銀泰）。。臺灣產主軸（羅翌、丹銓），主軸帶輪及皮帶。臺灣產增壓缸（尚品、北鉅、臻賞）。進口軸承（NACHI/NSK）。進口聯軸器（瑞迪）。三軸鎖緊螺母（銀錫）X、Y、Z(下)不銹鋼導軌防護。進口日本河谷潤滑系統。國產優質冷卻系統含水泵、水箱。氣動元件、（臺灣金器）。電動原件、（施耐德、德力西）自動螺旋排屑功能。系統配FANUC OI MF 可選（日本三菱、GSK25I、國產KND2000MF）。主要外購件清單備注：如有配件缺貨，則以同規格參數同檔次或更高檔次品牌替代。產品簡介與用途

GMC3022龍門加工中心是成海數控最新研發的高剛性高效產品，是大型立加升級換代產品，其龍門式機床結構使床身式立加望而生畏，是立式加工中心的克星。 3022龍門加工中心龍門式結構為封閉式門型結構，而床身式結構為C型敞開式結構，顧名思義封閉式結構一定比敞開式結構更為穩定

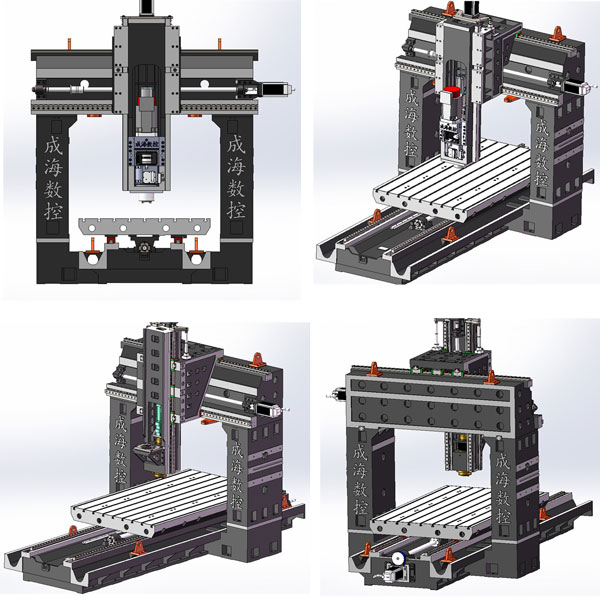

主要結構特點GMC3022龍門加工中心龍門式結構為封閉式門型結構，而床身式結構為"C"型敞開式結構，顧名思義封閉式結構一定比敞開式結構更為穩定，高強度HT300優質鑄鐵，并經時效處理設計結構合理，鑄造及加工工藝性好，具有高的剛度，良好的抗撓性和優良的精度穩定性。超短喉深，龍門式結構解決了床身式結構最為薄弱的環節—喉深問題，輕小龍門的喉深比床身式立加縮短了50%，其機床剛性可提高2倍。龍門結構最為薄弱的滑枕部位，在經過大量的使用驗證后，為其增加了一組線軌，使得四線軌結構的剛性大為加強，基本克服了滑枕剛性不足的問題，使整機剛性較床身式加工中心成倍提高。采用臺灣知名品牌高速、高精度、高剛性主軸單元，軸向和徑向承載能力強，轉速達8000rpm；GMC3022龍門加工中心主軸采用中心吹氣結構，在主軸松刀后迅速用中心高壓氣體對主軸內錐進行清潔，保證刀具夾持的精度；X、Y、Z三個方向?qū)к?、絲杠都采用密閉防護，保證絲杠及導軌的清潔，確保機床的傳動及運動精度；成海GMC3022龍門加工中心機床外防護采用全封閉結構設計，安全可靠；采用集中自動潤滑裝置，定時、定量的自動間歇式潤滑，工作穩定可靠；Z向氮?dú)馄胶?，使主軸上下移動時更平穩。方滑枕設計，更進一步地提高整機剛性。1：1.5的工作臺長寬比，更適合于模具、模架類工件的加工。

精度

GMC3022龍門加工中心精度按GB/T20958.2-2007《加工中心檢驗條件第2部分：龍門加工中心幾何精度檢驗》和GB/T8771.4-1998《加工中心檢驗條件第4部分：線性和回轉軸線的定位精度和重復定位精度檢驗》制造和驗收。

CNC控制系統（FANUC OI MF）

系統具有完善可靠的聯鎖、安全保護和故障診斷報警等功能，配有RS232標準通訊接口，能實現DNC加工。

機床的隨機附件

序號	名稱	規格或標記	數量	備注
1	彈簧夾頭刀柄	BT50	1
2	卡簧	4、6、8、10、12、14、16、	各1
3	拉釘	P40T-1-MAS403	1
4	可調墊鐵		6
5	內六角扳手	4、5、6、8、10	6

技術服務和售后服務 1、免費提供機床操作手冊，電器原理圖，系統操作手冊，系統維修手冊。2、免費進行機床的首次調試。3、機床保質期兩年，負責三包。4、保修期滿后，乙方以優惠價收取更換故障零件的費用，并提供零部件的備件。5、設備終身維修。

設備實圖

付款方式及交貨日期

合同簽訂后預付30%做為定金供方安排生產。發貨前付到90%供方發貨，供方上門安裝調試合格后付清全款。預付金到帳30天后發貨。

典型應用場景：您的行業需求我們懂

行業	加工零件	客戶案例	效益提升
汽車制造	發動機缸體、變速器殼體	浙江某汽配廠采購6臺，替代原進口設備	設備投資回報周期縮短至14個月
模具加工	注塑模、壓鑄模	蘇州模具企業用于5G通訊殼體模仁加工	表面粗糙度達Ra0.4μm，省去拋光工序
醫療器械	骨科植入物、手術器械	上海醫療設備商實現鈦合金件批量生產	良品率從92%提升至98%
航空航天	鋁合金框架、起落架部件	南京航空配件廠完成某型無人機結構件攻關	交期縮短40%

為什么選擇成海GMC3022龍門加工中心

20+年技術沉淀：累計服務3200+機械加工企業，設備平均無故障時間（MTBF）超8000小時。
本地化服務網絡：江浙滬地區4小時響應，全國范圍48小時到位。
超長質保承諾：核心部件2年質保，終身成本價提供備件。
產品三高，社會責任：高精、高效、高標準的產品才是用戶需要的產品，我公司已通過ISO9001國際質量體系認證，承諾絕不為社會帶來垃圾產品。
