1611小型龍門加工中心詳細參數
| 主軸 | ||
| 主軸電機功率 | kw | 11 |
| 主軸端部至工作臺距離 | mm | 190-790 |
| 主軸中心至立柱導軌 | mm | 550 |
| 主軸轉速 | rpm | 8000 |
| 主軸鼻段錐度 | - | BT40-BT50 |
| 主軸形式 | - | 皮帶式 |
| 工作臺 | ||
| 工作臺面積 | mm | 1600×900 |
| 最大承重 | kg | 1600 |
| 龍門高度 | mm | 780 |
| 龍門寬度 | mm | 1100 |
| T形槽數/寬度/間距 | mm | 7-18-125 |
| 行程 | ||
| X軸行程 | mm | 1600 |
| Y軸行程 | mm | 1100 |
| Z軸行程 | mm | 600 |
| 進給 | ||
| X軸進給 | mm | |
| Y軸進給 | mm | |
| Z軸進給 | mm | |
| 切削進給 | mm | |
| 精度 | ||
| 定位精度 | mm | ±0.008/300 |
| 重復定位精度 | mm | ±0.005/300 |
| 刀具 | ||
| 刀庫形式 | - | 刀臂式 |
| 刀具數量 | 把 | 24 |
| 換刀時間 | s | 2 |
| 其他參數 | ||
| 控制系統（可選配） | - | 三菱M70 |
| 使用氣壓 | Mpa | 0.6 |
| 電壓V/頻率HZ | V/Hz | 380/50 |
| 機床重量 | kg | 11000 |
| 機床外形尺寸 | mm | 4680*3300*4200 |
1611小型龍門加工中心介紹
VK1611小型龍門加工中心高精度高效的一款設備,是大型立式加工中心的升級換代產品,可以滿足立式加工中心行程不足的限制。其龍門式機床結構使床身式加工能力能強，配合數控系統可以完成復雜的加工工藝。龍門式結構為封閉式門型結構,而床身式結構為C型敞開式結構,封閉式結構要比敞開式結構更為穩定。
1611小型龍門加工中心優點
1.龍門式結構為封閉式門型結構,而床身式結構為"C"型敞開式結構,顧名思義封閉式結構一定比敞開式結構更為穩定,高強度HT300優質鑄鐵,并經時效處理設計結構合理,鑄造及加工工藝性好,具有高的剛度,良好的抗撓性和優良的精度穩定性。
2.超短喉深,龍門式結構解決了床身式結構最為薄弱的環節—喉深問題,輕小龍門的喉深比床身式立加縮短了50%,其機床剛性可提高2倍。
3.龍門結構最為薄弱的滑枕部位,在經過大量的使用驗證后,為其增加了一組線軌,使得四線軌結構的剛性大為加強,基本克服了滑枕剛性不足的問題,使整機剛性較床身式加工中心成倍提高。
4.成海龍門加工中心采用臺灣知名品牌高速、高精度、高剛性主軸單元,軸向和徑向承載能力強,轉速達8000rpm;
5.主軸采用中心吹氣結構,在主軸松刀后迅速用中心高壓氣體對主軸內錐進行清潔,保證刀具夾持的精度;
6.X、Y、Z三個方向?qū)к?、絲杠都采用密閉防護,保證絲杠及導軌的清潔,確保機床的傳動及運動精度;
7.機床外防護采用全封閉結構設計,安全可靠;
8.采用集中自動潤滑裝置,定時、定量的自動間歇式潤滑,工作穩定可靠;
9.Z:1.5的工作臺長寬比,更適合于模具、模架類工件的加工。
10.CNC控制系統標配:凱恩帝1000mc 可選配;(三菱、發那科、西門子、新代)系統具有完善可靠的聯鎖、安全保護和故障診斷報警等功能,配有RS232標準通訊接口,能實現DNC加工。
1611小型龍門加工中心重要部件
 | 封閉式門型結構，床身式結構為C型敞開式結構，加工更加穩定。 |
 | 龍門式結構解決了床身式難題-喉深問題，機床剛性可提高2倍。 |
 | 四線軌結構的剛性大為加強，基本克服了滑枕剛性不足問題，使整機剛性成倍提高。 |
 | 配備自動換刀裝置，換刀動作與床身式加工中心一致，消除了龍門在換刀時多余動作，大大提高加工效率。 |

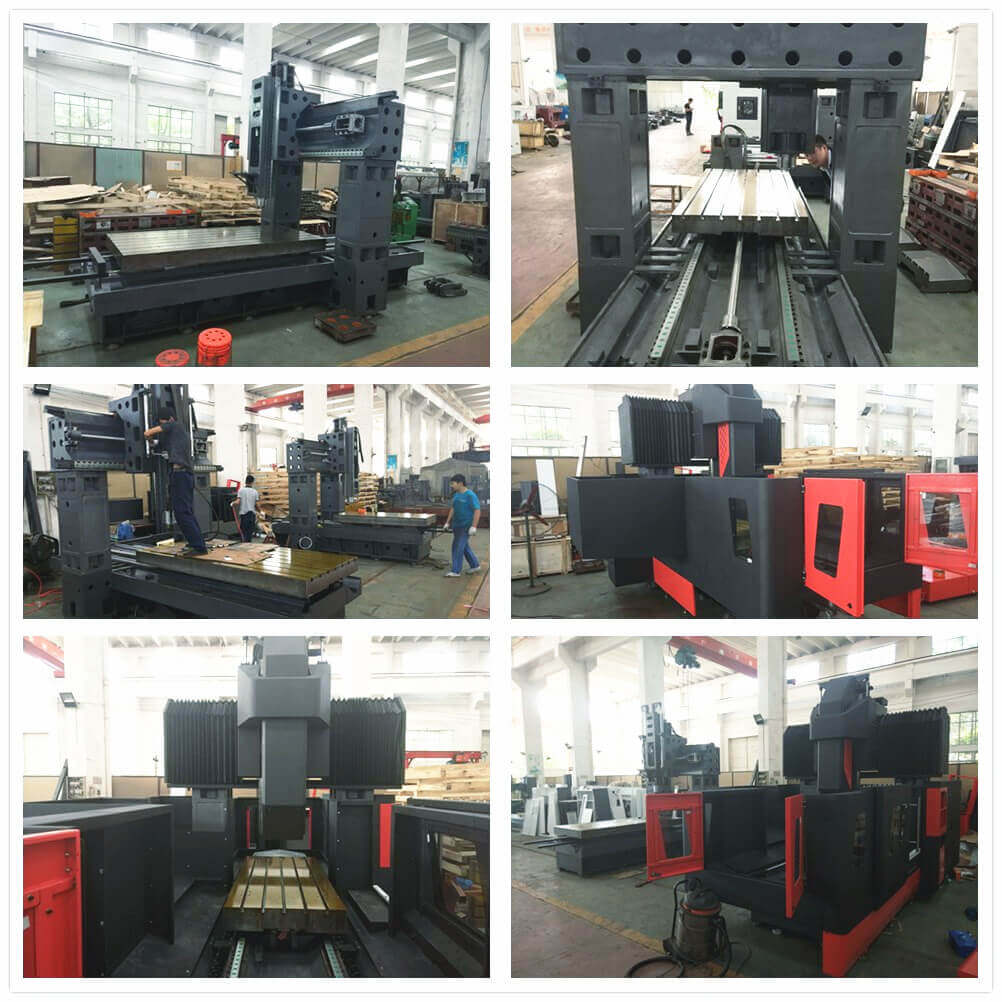

1611龍門加工中心生產實拍
典型應用場景：您的行業需求我們懂
| 行業 | 加工零件 | 客戶案例 | 效益提升 |
|---|---|---|---|
| 汽車制造 | 發動機缸體、變速器殼體 | 浙江某汽配廠采購6臺，替代原進口設備 | 設備投資回報周期縮短至14個月 |
| 模具加工 | 注塑模、壓鑄模 | 蘇州模具企業用于5G通訊殼體模仁加工 | 表面粗糙度達Ra0.4μm，省去拋光工序 |
| 醫療器械 | 骨科植入物、手術器械 | 上海醫療設備商實現鈦合金件批量生產 | 良品率從92%提升至98% |
| 航空航天 | 鋁合金框架、起落架部件 | 南京航空配件廠完成某型無人機結構件攻關 | 交期縮短40% |
為什么選擇成海1611小型龍門加工中心
- 20+年技術沉淀：累計服務3200+機械加工企業，設備平均無故障時間（MTBF）超8000小時。
- 本地化服務網絡：江浙滬地區4小時響應，全國范圍48小時到位。
- 超長質保承諾：核心部件2年質保，終身成本價提供備件。
- 產品三高，社會責任：高精、高效、高標準的產品才是用戶需要的產品，我公司已通過ISO9001國際質量體系認證，承諾絕不為社會帶來垃圾產品。
