GMC2016龍門加工中心主要技術參數
| 行 程 | |
| X軸 | 2100mm |
| Y軸 | 1630mm |
| Z軸 | 700mm |
| 主軸端面至工作臺 | 150-850mm |
| 主軸中心至立柱前面 | 300mm |
| 兩立柱間距離 | 1650mm |
| 工作臺至橫梁距離 | 1070mm |
| 進 給 | |
| X軸快速移動 | 15m/min |
| Y軸快速移動 | 15m/min |
| Z軸快速移動 | 12m/min |
| 切削進給 | 1-10m/min |
| 推薦三軸伺服電機扭矩 | X/Y/Z：30/20/30N.m |
| 工 作 臺 | |
| 工作臺面積 | 2200*1400mm |
| 最大承重 | 4000Kg |
| 工作臺面距地面高度 | 約729mm |
| T型槽 | 7*22*170mm |
| 主 軸 | |
| 連接形式 | 皮帶式 |
| 最高轉速 | 6000 rpm |
| 主軸錐孔 | BT40-BT50 |
| 推薦主電機功率 | 7.5/11KW |
| 精 度 | |
| 定位精度（JIS標準） | ±0.005/300mm |
| 重復定位精度（JIS標準） | ±0.003mm |
| 其 它 | |
| 光機重量 | 約17000Kg |
| 外形尺寸 | 約6000*3800*4350mm |
GMC2016龍門加工中心主要配置
- HT-300優質鑄件（銀川）。
- 進口滾珠絲桿（臺灣上銀/銀泰）。。
- 臺灣產主軸（羅翌、丹銓），主軸帶輪及皮帶。
- 臺灣產增壓缸（尚品、北鉅、臻賞）。
- 進口軸承（NACHI/NSK）。
- 進口聯軸器（瑞迪）。
- 三軸鎖緊螺母（銀錫）
- X、Y、Z(下)不銹鋼導軌防護。
- 進口日本河谷潤滑系統。
- 國產優質冷卻系統含水泵、水箱。
- 氣動元件、（臺灣金器）。
- 電動原件、（施耐德、德力西）
- 自動螺旋排屑功能。
- 系統配FANUC OI MF 可選（日本三菱、GSK25I、國產KND2000MF）。
GMC2016龍門加工中心主要外購件清單
| 序號 | 名稱 | 型號或圖號 | 產地 | 數量 |
| 1 | 主軸單元 | BT40-150-8000 | 臺灣丹銓/臺大 | 1套 |
| 2 | 增壓打刀缸 | H-1000-4.5T | 亞德客 | 1套 |
| 3 | X向滾珠絲杠副 | R50-10T5-FDC（c3級） | 臺灣上銀 | 1套 |
| Y向滾珠絲杠副 | 1套 | |||
| Z向滾珠絲杠副 | 1套 | |||
| 4 | 精密螺母 | YSF M30X1.5 | 臺灣 | 6套 |
| 5 | XYZ滾柱線軌 | XY;RGH45HAZ;RGH45HA | 臺灣上銀 | 1套 |
| 6 | 絲杠軸承 | 內徑40.外徑72 | 日本NACHI | 1套 |
| 7 | 冷卻泵 | 國產優質 | 1套 | |
| 8 | 自動潤滑系統 | 日本河谷 | 1套 | |
| 19 | 氣動系統 | 臺灣金器 | 1套備注：如有配件缺貨，則以同規格參數同檔次或更高檔次品牌替代。 |
產品簡介與用途
GMC2016龍門加工中心是成海數控最新研發的高剛性高效產品， 是大型立加升級換代產品， 其龍門式機床結構使床身式 立加望而生畏，是立式加工中心的克星。 龍門式結構為封閉式門型結構，而床身 式結構為C型敞開式結構，顧名思義 封閉式結構一定比敞開式結構更為穩定
主要結構特點
- GMC2016龍門加工中心龍門式結構為封閉式門型結構，而床身式結構為"C"型敞開式結構，顧名思義封閉式結構一定比敞開式結構更為穩定，高強度HT300優質鑄鐵，并經時效處理設計結構合理，鑄造及加工工藝性好，具有高的剛度，良好的抗撓性和優良的精度穩定性。
- 超短喉深，龍門式結構解決了床身式結構最為薄弱的環節—喉深問題，輕小龍門的喉深比床身式立加縮短了50%，其機床剛性可提高2倍。
- 龍門結構最為薄弱的滑枕部位，在經過大量的使用驗證后，為其增加了一組線軌，使得四線軌結構的剛性大為加強，基本克服了滑枕剛性不足的問題，使整機剛性較床身式加工中心成倍提高。
- 采用臺灣知名品牌高速、高精度、高剛性主軸單元，軸向和徑向承載能力強，轉速達8000rpm；
- GMC2016龍門加工中心主軸采用中心吹氣結構，在主軸松刀后迅速用中心高壓氣體對主軸內錐進行清潔，保證刀具夾持的精度；
- X、Y、Z三個方向?qū)к?、絲杠都采用密閉防護，保證絲杠及導軌的清潔，確保機床的傳動及運動精度；
- 機床外防護采用全封閉結構設計，安全可靠；
- 采用集中自動潤滑裝置，定時、定量的自動間歇式潤滑，工作穩定可靠；
- Z向氮?dú)馄胶猓怪鬏S上下移動時更平穩。方滑枕設計，更進一步地提高整機剛性。
- 1：1.5的工作臺長寬比，更適合于模具、模架類工件的加工。
精度
GMC2016龍門加工中心精度按GB/T20958.2-2007《加工中心檢驗條件 第2部分：龍門加工中心幾何精度檢驗》和GB/T8771.4-1998《加工中心檢驗條件 第4部分：線性和回轉軸線的定位精度和重復定位精度檢驗》制造和驗收。
CNC控制系統（FANUC OI MF）
系統具有完善可靠的聯鎖、安全保護和故障診斷報警等功能，配有RS232標準通訊接口，能實現DNC加工。
GMC2016龍門加工中心隨機附件
| 序號 | 名 稱 | 規格或標記 | 數量 | 備注 |
| 1 | 彈簧夾頭刀柄 | BT40 | 1 | |
| 2 | 卡簧 | 4、6、8、10、12、14、16、 | 各1 | |
| 3 | 拉釘 | P40T-1-MAS403 | 1 | |
| 4 | 可調墊鐵 | 6 | ||
| 5 | 內六角扳手 | 4、5、6、8、10 | 6 |
技術服務和售后服務 1、免費提供機床操作手冊，電器原理圖，系統操作手冊，系統維修手冊。2、免費進行機床的首次調試。3、機床保質期兩年，負責三包。4、保修期滿后，乙方以優惠價收取更換故障零件的費用，并提供零部件的備件。5、設備終身維修。

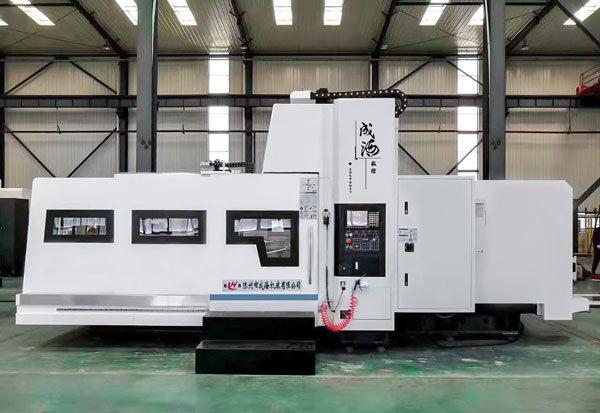

GMC2016龍門加工中心設備實圖
付款方式及交貨日期
合同簽訂后預付30%做為定金供方安排生產。發貨前付到90%供方發貨，供方上門安裝調試合格后付清全款。預付金到帳30天后發貨。
典型應用場景：您的行業需求我們懂
| 行業 | 加工零件 | 客戶案例 | 效益提升 |
|---|---|---|---|
| 汽車制造 | 發動機缸體、變速器殼體 | 浙江某汽配廠采購6臺，替代原進口設備 | 設備投資回報周期縮短至14個月 |
| 模具加工 | 注塑模、壓鑄模 | 蘇州模具企業用于5G通訊殼體模仁加工 | 表面粗糙度達Ra0.4μm，省去拋光工序 |
| 醫療器械 | 骨科植入物、手術器械 | 上海醫療設備商實現鈦合金件批量生產 | 良品率從92%提升至98% |
| 航空航天 | 鋁合金框架、起落架部件 | 南京航空配件廠完成某型無人機結構件攻關 | 交期縮短40% |
為什么選擇成海GMC2016龍門加工中心
- 20+年技術沉淀：累計服務3200+機械加工企業，設備平均無故障時間（MTBF）超8000小時。
- 本地化服務網絡：江浙滬地區4小時響應，全國范圍48小時到位。
- 超長質保承諾：核心部件2年質保，終身成本價提供備件。
- 產品三高，社會責任：高精、高效、高標準的產品才是用戶需要的產品，我公司已通過ISO9001國際質量體系認證，承諾絕不為社會帶來垃圾產品。
