1. 機床坐標系

定義與作用

機床坐標系是加工中心的基本坐標系，是由機床生產廠家在機床設計、制造和調試時確定的一個固定坐標系。它是一個右手笛卡爾坐標系，用于確定機床各部件（如工作臺、主軸等）的位置和運動方向。這個坐標系的原點稱為機床原點，它是機床坐標系的基準點，通常由機床制造商設定在機床的某個固定位置，如床身的某個角落或者工作臺的中心位置等。機床坐標系為機床的運動提供了一個絕對的參考框架，所有其他坐標系都是基于機床坐標系建立的。

坐標軸方向規定

對于立式加工中心，Z軸通常與主軸的軸線重合，其正方向定義為刀具遠離工作臺的方向；X軸是水平方向，一般平行于工件的裝夾平面，且垂直于Z軸，其正方向是根據右手螺旋定則確定的，通常指向右方；Y軸的方向則根據右手笛卡爾坐標系確定，使得X、Y、Z軸構成一個右手系，即當右手的大拇指指向X軸正方向，食指指向Y軸正方向時，中指自然指向Z軸正方向。對于臥式加工中心，Z軸方向仍然與主軸軸線重合，但由于機床布局的不同，坐標軸的具體方向和位置會有所變化，但其基本原則仍然是遵循右手笛卡爾坐標系。

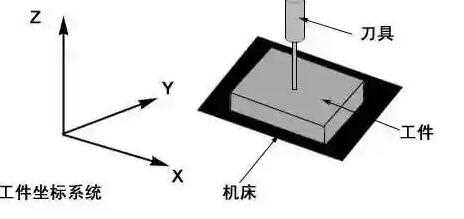

2. 工件坐標系

定義與作用

工件坐標系是編程人員在編程時根據工件的形狀、尺寸和加工工藝要求而建立的坐標系。它是相對于機床坐標系而言的，用于方便地描述工件上各點的位置和刀具的運動軌跡。在實際加工中，工件的形狀和尺寸是多種多樣的，通過建立工件坐標系，可以將編程的原點設置在工件上的某個便于計算和操作的位置，例如工件的中心、某個角點或者某個孔的中心等。這樣，在編寫數控程序時，可以直接使用工件坐標系中的坐標值來指定刀具的運動，而不必考慮工件在機床工作臺上的實際安裝位置和機床坐標系的原點位置。

建立方法

工件坐標系的建立可以通過多種方式實現。一種常見的方法是通過對刀操作來建立。對刀的目的是確定工件坐標系原點在機床坐標系中的位置。例如，在立式加工中心上加工一個長方體工件，編程人員可以將工件坐標系的原點設置在工件的左上角。對刀時，使用刀具觸碰工件的這個角點，然后通過機床的操作面板將此時刀具在機床坐標系中的位置記錄下來，并設置為工件坐標系的原點。另外，一些先進的數控系統還可以通過使用尋邊器、對刀儀等工具來輔助建立工件坐標系，這些工具可以更精確地確定工件的邊緣位置和尺寸，從而提高工件坐標系建立的準確性。

3. 編程坐標系

定義與作用

編程坐標系是在編程過程中使用的坐標系，它和工件坐標系緊密相關。編程坐標系的原點位置和坐標軸方向通常與工件坐標系一致，是編程人員在編寫數控程序時用于描述刀具運動軌跡的坐標系。編程人員在編寫程序時，根據工件的加工要求，在編程坐標系中確定刀具的起始位置、運動路徑和終止位置等。通過數控系統的編譯和計算，將編程坐標系中的指令轉換為機床坐標系中的實際運動指令，從而控制機床完成加工任務。

與其他坐標系的關系

編程坐標系是以工件坐標系為基礎的，它們的坐標軸方向和原點位置的定義在理想情況下是相同的。但是，在實際加工過程中，由于工件的安裝誤差、對刀誤差等因素的影響，編程坐標系和機床坐標系之間可能會存在一定的偏差。數控系統通過刀具補償、坐標系平移和旋轉等功能來處理這些偏差，以確保刀具能夠按照編程人員的意圖準確地加工工件。例如，當?shù)毒吣p后，刀具的實際尺寸發生變化，數控系統可以通過刀具半徑補償功能，在編程坐標系的基礎上對刀具軌跡進行調整，使得加工后的工件尺寸仍然符合要求。

4. 局部坐標系

定義與作用

局部坐標系是在工件坐標系或編程坐標系基礎上建立的一個子坐標系。它主要用于在復雜工件的加工過程中，當需要對工件的某個局部區域進行特殊處理或者編程時使用。例如，在加工一個具有多個型腔的模具時，對于每個型腔，可以建立一個局部坐標系。這樣，在編程時可以更加方便地描述每個型腔內部的刀具運動軌跡，而不必考慮整個工件的坐標系統。局部坐標系的原點可以設置在型腔的中心或者其他便于編程的位置，坐標軸方向可以根據型腔的幾何形狀和加工要求進行靈活定義。

使用情況和優勢

在加工復雜形狀的工件時，使用局部坐標系可以簡化編程過程。因?yàn)閷τ诠ぜ木植繌?fù)雜結構，在全局坐標系（如工件坐標系）中描述刀具運動可能會比較復雜，需要進行大量的坐標計算。而通過建立局部坐標系，可以將復雜的幾何問題分解為多個相對簡單的局部問題。例如，在加工一個具有螺旋曲面的零件時，在螺旋曲面所在的局部區域建立一個局部坐標系，將螺旋線的起點設置為局部坐標系的原點，這樣在編程時可以更方便地使用數學公式來描述螺旋線的軌跡，從而提高編程的效率和準確性。
