相比臥式加工中心，立式加工中心相對應用更為廣泛。成海小編接到不少朋友的提問想讓小編推薦一款不錯的立式加工中心。接下來小編就著重介紹一款CHV855立式加工中心
產品簡介與用途
該產品為X、Y、Z三軸伺服控制半閉環式立式加工中心,結構及外形尺寸緊湊合理,主軸為伺服電機驅動。能夠實現對各種盤類、板類、殼體、模具等復雜零件在一次裝夾中完成鉆、銑、鏜、擴、鉸、攻絲等多種工序加工,適合于汽車零部件、電器儀表、摩托車、工具、五金、電機等行業的零件加工,可用于中小批量零件的高效加工制造,對復雜、高精度零件的加工更顯其優越性,也可組成自動生產線進行大批量生產,保證零件的產品質量和高效的生產。
結構特點：
1、X,Y,Z三軸行程:850×550×600mm。
2、主軸傳動方式為皮帶傳動,最高轉速:8000轉。
3、頭部組為重型箱型結構。內部肋骨強化,高剛性。
4、主軸打刀方式采用氣動打刀,打刀時主軸受力均勻,延長軸承壽命。
5、電器箱采內分隔離式設計,將控制器之發熱源部分予以分離,前面使用熱交換器散熱,避免外界粉塵進入電箱;后側使用風扇為扇熱板散熱。
6、三軸采用臺灣上銀高精密滾珠絲桿,結合精密螺帽預壓和尾端預拉裝置,確保機臺背隙與熱變形長時間保持在低值。
7、X、Y、Z軸采用35寬滾珠式線性導軌,具有高剛性、低噪音、低摩擦性,可做快速位移及獲得最佳循環精度!
8、所有成品均經過激光定位補正及循圓測試。以確保最佳定位精度及伺服特性。且機床出貨前經過嚴格的檢驗措施,確保機臺的各項精度長期穩定。
| 標準配置 | 可選配置 |
| FANUC OI MF數控系統 | HINC-808M |
| BT40主軸單元 | KND-2000M SINUMERIK-828D |
| 24把圓盤式刀庫 | SYNTEC-21MA GSK-983Ma數控系統 |
| 全防護結構 | 16把斗笠式刀庫 |
| 120000rpm/油冷主軸 | |
| 第四軸 | |
| 旋轉排泄機構 |
| 系統 | 華中/KND |
| 鑄件 | 優質樹脂砂鑄造 |
| 主軸單元 | BT40-120 |
| 絲杠 | 漢江/南工藝 |
| 打刀缸 | 臺灣亞德客 |
| 鎖緊螺母 | 臺灣盈錫 |
| 潤滑系統 | 集中式潤滑 |
| 電器元件 | 施耐德/德力西 |
| 定位精度 | 0.01mm |
| 重復定位精度 | 0.008mm |
| X軸 | 600mm |
| Y軸 | 300mm |
| Z軸 | 400mm |
| 主軸端面至工作臺 | 100-500mm |
| 主軸中心至工作臺 | 330mm |
| X軸快速移動 | 10m/min |
| Y軸快速移動 | 10m/min |
| Z軸快速移動 | 8m/min |
| 切削進給 | 1-6000mm/min |
| 工作臺面積 | 800X260mm |
| 最大承重 | 300kg |
| 工作臺距地面高度 | 830mm |
| T型槽 | 5-14mm |
| 轉速 | 6000/8000rpm |
| 主軸錐孔 | 7:24 BT40 |
| 主電機功率 | 3.7/5.5KW |
| 總量 | 2200Kg |
以上是CHV855加工中心的部分參數，如果您對加工中心有進一步的需求也歡迎您與我們成海數控聯系，成海數控將竭誠為您服務。

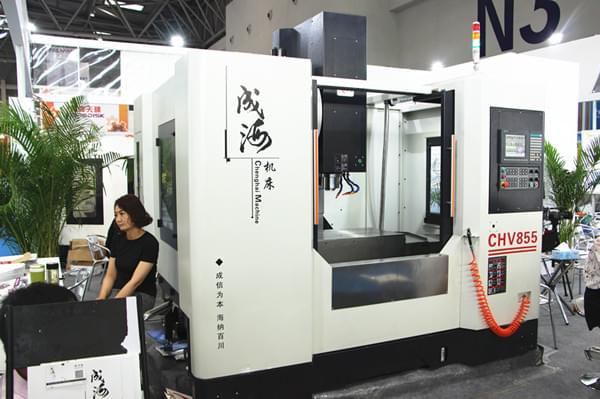

參展中的成海CHV855立式加工中心
