立式加工中心和臥式加工中心是非常常見的加工中心種類。他們基本功能相同，均以銑削為主，有很多相同點，也有很多不同，主軸電機采用同步帶聯結或齒輪箱聯結，成海小編下面主要介紹立式加工中心和臥式加工中心區別。希望能方便您更好的選購需要的加工中心。

大致看上去立式加工中心和臥式加工中心沒有太大的區別。但是畢竟一立一臥的設計出發點不同，那么體現出的結構差異和針對的產品定位差異就相當大了呢。總的來說結構的差異可以體現在立柱構造、主軸結構、工作臺形式、刀庫類型、聯動軸數等五個方面。

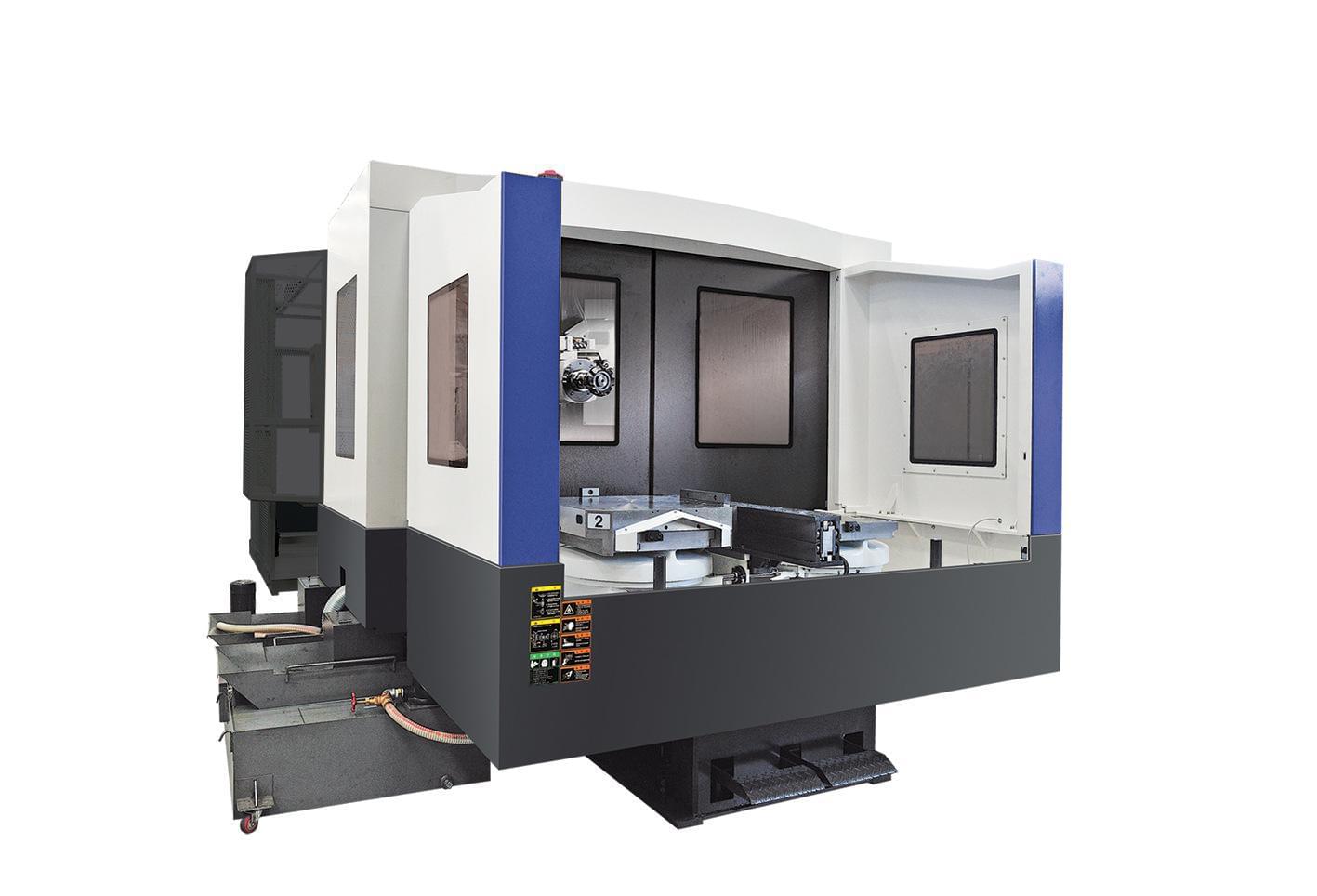

臥式加工中心

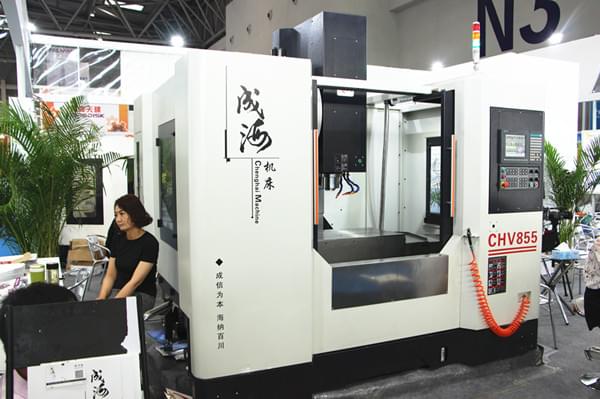

CHV855立式加工中心

一、立柱結構

立式加工中心的立柱一般不移動，為了追求剛性一般造得盡可能的粗壯。也有動柱式立柱，動柱立柱工作臺只做X或Y向運動，立柱相應會做Y或X向運動，這種設計方式對立柱的驅動電機有較大的功率要求。臥式的立柱一定是動柱式的，正T型的臥式立柱沿X向移動，倒T型的臥加立柱沿Z向移動。移動立柱的結構要求立柱必須在滿足剛性的前提下盡可能的輕巧，國外機床往往用鋼板焊接結構來解決這個問題并取得了不俗的效果。

二、主軸結構

立式加工中心是主軸垂直于地面，主軸軸線方向和重力方向一致，主軸通過立柱上的滑臺進行的軸線方向進給幾乎不受重力影響，但主軸中心線離立柱畢竟有一定的距離，懸伸太多會造成主軸剛性不夠?qū)е录庸ふ耦潿F(xiàn)象，因而立式加工中心主軸中心線離立柱的距離一般不會超過1200毫米;臥式加工中心是主軸平行于地面，主軸軸線方向和重力方向成九十度，重力直接對主軸沿軸線方向的進給造成影響，故臥式加工中心的Z向進給一般由工作臺或者立柱來實現，即主軸本身只進行上下移動、不進行軸線方向的進給。

三、工作臺形式

立式加工中心工作臺一般為十字滑臺結構的T型槽工作臺，有兩套運動機構負責相互垂直方向的工作臺移動，X向進給的工作臺覆蓋在負責Y向進給的導軌之上。臥式加工中心的工作臺只做X或Y向運動，工作臺形式一般為點陣螺孔臺面的旋轉式工作臺，相對較容易選裝交換式雙工作臺。

四、刀庫

立式加工中心常用斗笠式刀庫和圓盤機械手式刀庫。臥式加工中心常用鏈?zhǔn)綑C械手刀庫。

五、聯動軸數

常規立式加工中心為三軸聯動，可以擴展為四軸或者五軸，臥式加工中心標配四軸。三聯動，可以擴展為五軸。

此外，產品定位和加工應用方面也是常見的區分點。

立式加工中心受立柱高度及換刀裝置的限制，不能加工太高的零件，所加工工件體積相對較小，如果要實現工件的側面加工必須加裝角度頭或者數控轉臺。臥式加工中心在一次裝夾后可以完成除安裝面和頂面以外的其余四個表面的加工，最適合加工箱體類零件，加裝角度頭后可以實現五面體加工。

排屑狀況也是有區別，立式加工中心在加工型腔或下凹的型面時，切屑不易排出，嚴重時會損壞刀具，破壞已加工表面，影響加工的順利進行。臥式加加工時排屑容易，加工狀況相對較理想。 立式加裝夾方便，便于操作，易于觀察加工情況，調試程序容易。臥式加所加工工件普遍比較龐大，裝夾困難，不容易監控加工過程，操作調試相對困難。

臥式加工中心的復雜程度要超過立式加工中心，相同加工范圍的臥式加工中心價格要遠遠高于立式，各位看官朋友在采購機型時一定要根據自己的加工需要，不能一味追加高價格而花費不必要的費用。
