加工中心編程主要有分為兩種，一種是手工編程，而另一種用電腦軟件編程。這兩種編程方式各自用于不同的用途之中，手工編程的操作工藝比較簡單，常見的有簡單的鉆孔，銑孔，銑面程序；而電腦軟件編程則是較為復雜。在了解加工中心編程前先要明白加工中心程序的結構格式。
加工中心使用的是數控加工程序，ISO碼最為常見。它是加工中心數控裝置能辨識的指令有序結合而構成的，可細分為程序號、順序號、程序段幾部分構成。
給大家舉例說明，鉆孔工序的手工編程完整過程

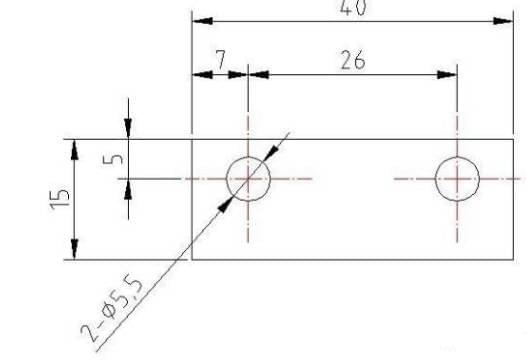

一塊厚10MM的45號鋼板上鉆兩個Φ5.5的孔。（選用Φ10的點鉆及Φ5.5的鉆頭，坐標原點在左上角）
| % |
| O0001（程序號） |
| M6 T1（選擇1號刀） |
| G0 G90 G54 X7. Y-5. M3 S1200（快速定位到第一個孔上方，主軸正轉） |
| G43 H1 Z50. M8（建立刀具長度補償，打開冷卻液） |
| G98 G81 Z-2. R2. F60.（點孔固定循環格式） |
| X33.（點第二個孔） |
| G80（取消固定循環） |
| M5（主軸停止） |
| G91 G28 Z0. M9（切削液關，Z軸返回機床參考點） |
| G28 Y0.（Y軸返回機床參考點） |
| M01（選擇性停止） |
| M6 T2（鉆孔） |
| G0 G90 G54 X7. Y-5. M3 S1000 |
| G43 H2 Z50. M8 |
| G98 G83 Z-13. R2. Q2. F60. |
| X33. |
| G80 |
| M5 |
| G91 G28 Z0. M9 |
| G28 Y0. |
| M30（程序結束） |
| % |
