大家在了解加工中心的時候往往關注數控系統、主軸部件、輔助裝置等等而忽略重要的一點那就是數控刀柄。

柄作為連接機床和刃具的重要“橋梁”，關系著加工精度、刃具壽命、加工效率等的優劣，最終影響加工質量與加工成本。因此，如何正確選擇一把合適的刀柄就顯得非常重要。接下來小編就給大家針對幾種不同加工需求的刀柄，把它們的普遍特點做下介紹。

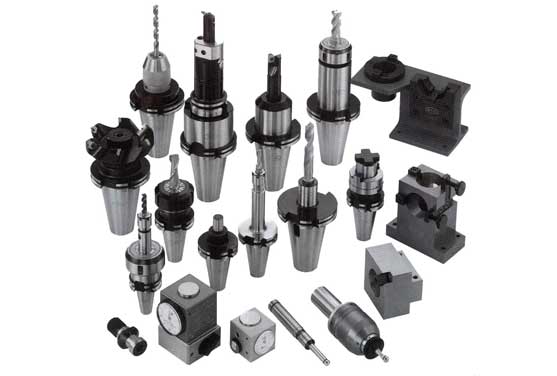

常見的幾種數控刀柄

一、彈簧刀柄

工作原理：利用有錐度的彈簧夾套在軸向移動（鎖緊）的過程中逐漸收縮，實現夾緊刃具。

適用范圍：鉆頭、鉸刀、精加工立銑刀等。

特點：夾持范圍大；通用性好；精度高（僅限部分廠家）。

關鍵點：彈簧夾套是否能夠完美均勻收縮是決定跳動精度的關鍵因素之一；軸承式螺母可大幅降低鎖緊時對夾套的扭力。

彈簧夾套在4D處跳動精度級別代表：20μm以內普通級普通ER夾套；10μm以內精密級精密ER夾套；5μm以內超精密；少數廠家3μm以內頂級高精度NBC夾套。

二、液壓刀柄

工作原理：利用液壓使刀柄內徑收縮實現夾緊刃具。

適用范圍：立銑刀、硬質合金鉆頭、金剛石鉸刀等的高精度加工。

特點：操作方便，只需1根T型扳手即可擰緊，屬于所有刀柄中夾持方式最簡單的；精度穩定，扭緊力不直接作用于夾持部分，即使新入職的操作人員也可以穩定裝夾；完全防水、防塵；防干涉性能好，市面上部分細長型液壓刀柄，已可媲美熱縮刀柄的防干涉性能。

三、熱縮刀柄

工作原理：利用刀柄和刃具的熱膨脹系數之差，實現夾緊刃具。

適用范圍：干涉條件要求較高的加工場合。

特點：防干涉性好；夾持范圍小，只能夾持一個尺寸的刃具；初期跳動精度較好（隨著加熱次數的增加下降較快）；需專門的加熱冷卻裝置，安全性差，對操作人員要求高。

四、強力銑刀柄

工作原理：通過螺母壓迫刀柄本體收縮，實現夾持刃具。

適用范圍：立銑刀的重切削。

特點：高剛性；夾持力強，是所有夾持類刀柄中夾持力最大的；防干涉性不好；（最近也有廠家推出了螺母外徑僅為32mm的強力銑刀柄）跳動精度一般，普遍在0.02mm以下，但也有廠家做到了5~10μm。

要點：彈性形變是否均勻，收縮量是否足夠。（夾頭加厚設計，可以增加剛性，承受立銑刀的重切削。）

五、側固式刀柄

工作原理：正如其名，通過側面固定螺絲鎖緊刃具。

適用范圍：用于柄部削平的鉆頭、銑刀等粗加工。

特點：結構簡單，夾緊力大；但精度和通用性較差。

以上是關于主要刀柄的介紹，有不少用戶朋友對刀柄的重要程度認識不足，忽視了高品質的刀柄帶來的加工效率，傾向選擇更廉價的刀柄，結果反而導致最終加工成本更高，進而制約加工效率和企業的發展。如果您對加工中心任何方面存在疑問歡迎您向我們咨詢，成海數控將竭誠為您服務，身處中國中小機床之都的我們也愿為中國機床事業的發展奉獻一份自己的力量。
