Z3080×25搖臂鉆床參數
| 主要技術參數 | Z3080×25A |
| 鉆孔最大直徑mm | 80 |
| 主軸端面至工作臺距離mm | 550-1600 |
| 主軸中心至立柱母線距離mm | 500-2500 |
| 主軸行程mm | 400 |
| 主軸錐孔(莫氏) | 6 |
| 主軸轉速范圍r.p.m | 20-1600 |
| 主軸轉速級數 | 16 |
| 主軸進給量范圍r.p.m | 0.04-3.2 |
| 主軸進給量級數 | 16 |
| 搖臂回轉角度 | 360 |
| 主電機功率kw | 7.5 |
| 升降電機功率kw | 1.5 |
| 機床重量kg | 11000 |
| 外形尺寸mm | 3600×1450×3300 |
Z3080搖臂鉆床|80鉆床詳情
1、主要關鍵件選用高強度鑄鐵和特供鋼材。
2、經專業化設備連續加工,確?；A(chǔ)部件精良。
3、采用液壓預選變速機構,可節省輔助時間。
4、主軸正反轉,停車(制動),變速、空檔等動作,用一個手柄控制,操縱更為輕便快捷。
5、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構,夾緊可靠。
6、16級主軸轉速與進給可選配出經濟高效的切削。
7、搖臂導軌,外柱圓表面,主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理,可長期保持機床精度的穩定性,延長了使用壽命。
8、完善的安全保護裝置和外柱防護。
9、在結構設計方面和在制造過程中,采取了有效措施,使得機床的精度持久性和整機的使用壽命均為加大延長。
Z3080×25液壓搖臂鉆床是用途廣泛的大型設備，該機工作效率高，加工誤差小，液壓預選變速，最大鉆孔直徑80mm,臂長2.5米，加工范圍更大，能在大，中型零件上鉆孔、擴孔、鉸孔、锪平面及攻絲等工作，在配有相應工裝的條件下可以鏜孔，該液壓搖臂鉆操用靈活簡便，是制造及設備維修等行業理想的鉆孔設備。

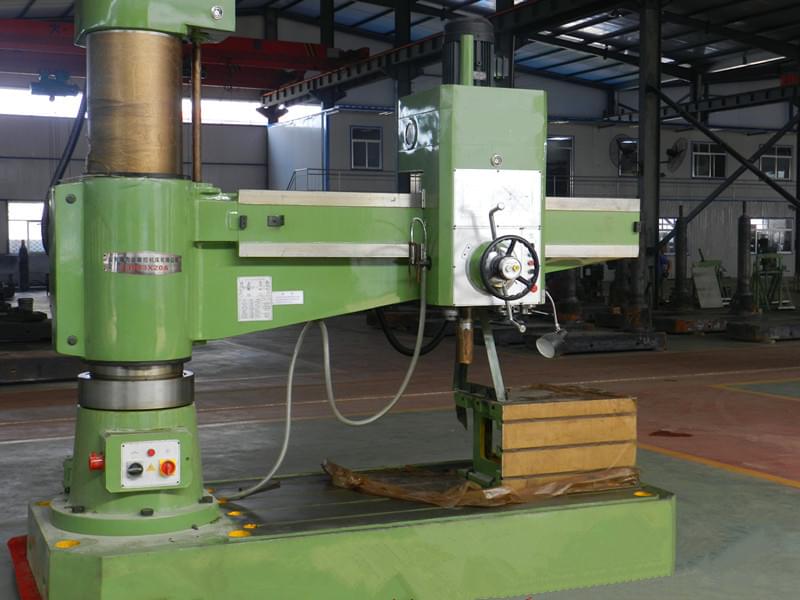

成海80鉆床實物圖片
Z3080搖臂鉆床配件
| 序號 | 規格與型號 | 名稱 | 數量 | 備注 |
| 一、主機 | ||||
| 1 | Z3080×25 | 搖臂鉆床 | 1臺 | 升降電機已拆下 |
| 二、附件及工具 | ||||
| 1 | 750×580×500;500011A | 工作臺 | 1件 | 在機床上 |
| 2 | M24;J11-1 | 精六角螺母 | 12件 | 在機床上有5件 |
| 3 | 400303 | T型槽用螺栓 | 6件 | 在機床上有5件 |
| 4 | 24;J51-1 | 精墊圈 | 12件 | 在機床上有5件 |
| 5 | M24×500;J23-8 | 地腳螺栓 | 6件 | - |
| 6 | 22;SZSS81-2 | 卸刀搬手 | 1件 | - |
| 7 | 1.2;SZSS81-1 | 退套楔 | 1件 | - |
| 8 | 3;SZSS81-1 | 退套楔 | 1件 | - |
| 9 | 4;SZSS81-1 | 退套楔 | 1件 | - |
| 10 | 3×1;SZSS82-1 | 退套楔 | 1件 | - |
| 11 | 4×2;SZSS82-1 | 帶有莫氏錐度的變徑套 | 1件 | - |
| 12 | 4×3;SZSS82-1 | 帶有莫氏錐度的變徑套 | 1件 | - |
| 13 | 5×4;SZSS82-1 | 帶有莫氏錐度的變徑套 | 1件 | - |
| 14 | 100;GB165-74 | 帶有莫氏錐度的變徑套 | 1件 | - |
| 三、備件 | ||||
| 1 | 4;SZSG91-2 | 墊 | 5件 | - |
| 2 | 6;SZSG91-2 | 墊 | 5件 | - |
| 3 | 8;SZSG91-2 | 墊 | 5件 | - |
| 4 | 10;SZSG91-2 | 墊 | 5件 | - |
| 5 | 7×1.9;G51-2 | O型圈 | 5件 | - |
| 6 | 9×1.9;G51-2 | O型圈 | 5件 | - |
| 7 | 11×1.9;G51-2 | O型圈 | 5件 | - |
| 8 | 13×1.9;G51-2 | O型圈 | 2件 | - |
Z3080搖臂鉆床（液壓）是用途廣泛的大型設備，該機工作效率高，加工誤差小，液壓預選變速，最大鉆孔直徑80mm,可在大中型零件上鉆孔、擴孔、鉸孔、锪平面及攻絲等工作，在配有相應工裝的條件下可以鏜孔，該機床操用靈活簡便，是制造及設備維修等行業理想的鉆孔設備。
Z3080X20A搖臂鉆參數
| 主要技術參數 | Z3080*20A |
| 鉆孔最大直徑mm | 80 |
| 主軸端面到工作臺距離 | 550-1600 |
| 主軸中心到立柱母線距離 | 450-2000 |
| 主軸行程mm | 400 |
| 主軸錐孔(莫氏) | 6 |
| 主軸轉速范圍 | 20-1600 |
| 主軸轉速級數 | 16 |
| 主軸進給量范圍m m/r | 0.04-3.2 |
| 主軸進給量級數 | 16 |
| 搖臂回轉角度 | 360 |
| 主電機功率 | 7.5 |
| 升降電機功率 | 1.5 |
| 機床重量 | 7500 |
| 外形尺寸 | 2980*1250*3300 |

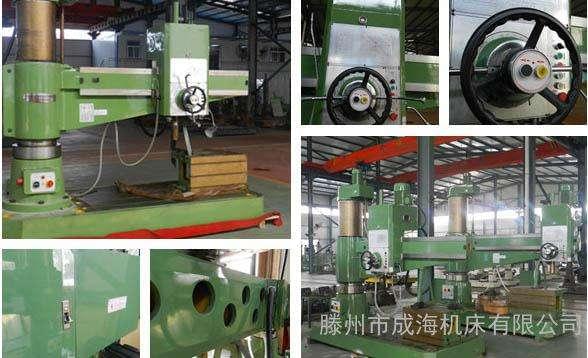

成海z3080搖臂鉆細節圖
為什么選擇成海Z3080搖臂鉆床
- 20+年技術沉淀：累計服務3200+機械加工企業，設備平均無故障時間（MTBF）超8000小時。
- 本地化服務網絡：江浙滬地區4小時響應，全國范圍48小時到位。
- 超長質保承諾：核心部件2年質保，終身成本價提供備件。
- 產品三高，社會責任：高精、高效、高標準的產品才是用戶需要的產品，我公司已通過ISO9001國際質量體系認證，承諾絕不為社會帶來垃圾產品。
