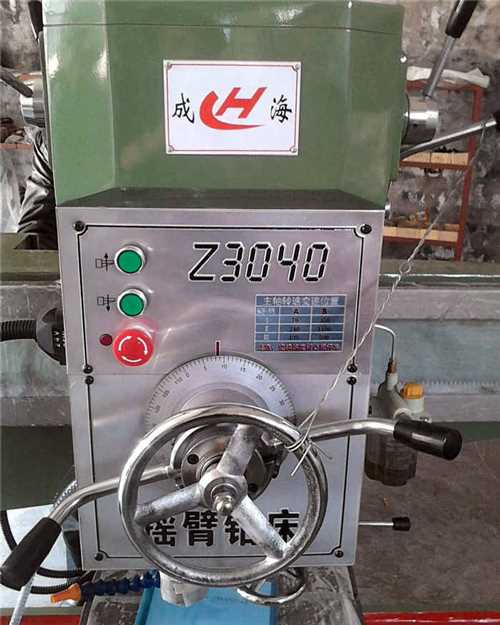

搖臂鉆床的立柱鎖緊裝置是確保搖臂在加工過程中保持穩定且不發生移動的關鍵部件。以下是搖臂鉆床立柱鎖緊裝置的詳細介紹和工作原理：

1. 機械鎖緊裝置

結構組成

夾緊塊與夾緊套：搖臂鉆床立柱機械鎖緊裝置通常包括夾緊塊和夾緊套。夾緊塊一般是采用耐磨材料制成的塊狀結構，其內側與立柱表面接觸。夾緊套則是套在立柱外面，它可以在一定外力作用下收緊或松開，從而帶動夾緊塊實現對立柱的夾緊或松開。例如，在一些搖臂鉆床中，夾緊套是由多個弧形的夾緊塊組成的環形結構，通過螺栓連接，當擰緊螺栓時，夾緊套內徑縮小，進而使夾緊塊緊緊抱住立柱。

螺桿與螺母：螺桿和螺母是實現夾緊力傳遞的重要部件。螺桿一般與夾緊套或夾緊塊連接，通過旋轉螺母，使螺桿產生軸向位移。螺母通常是帶有較大摩擦力的特制螺母，以保證在工作過程中不會因振動等因素而松動。當螺母旋轉時，螺桿推動夾緊套或夾緊塊向立柱方向移動，產生夾緊力。例如，在一種常見的設計中，螺桿的一端與夾緊塊相連，另一端穿過一個固定的支架，螺母安裝在螺桿穿出支架的一端，通過旋轉螺母，使螺桿拉動夾緊塊靠近立柱，達到鎖緊的目的。

手柄與傳動機構：為了方便操作人員施加夾緊力，通常會配備手柄和簡單的傳動機構。手柄一般安裝在螺母或螺桿的端部，通過齒輪、鏈條或杠桿等傳動方式，將操作人員施加在手柄上的力放大，傳遞給螺母或螺桿。例如，采用齒輪傳動時，手柄連接一個小齒輪，小齒輪與一個大齒輪嚙合，大齒輪安裝在螺母上，這樣通過手柄轉動小齒輪，就可以使大齒輪帶動螺母旋轉，實現夾緊操作。

工作原理

當需要鎖緊立柱時，操作人員轉動手柄，通過傳動機構帶動螺母旋轉。螺母的旋轉使螺桿產生軸向移動，推動夾緊套或夾緊塊向立柱靠近。夾緊塊與立柱表面接觸后，隨著夾緊力的不斷增加，夾緊塊與立柱之間的摩擦力逐漸增大，最終將搖臂相對于立柱固定在所需位置。這種鎖緊方式主要依靠摩擦力來抵抗搖臂在工作過程中產生的切削力、重力等外力，防止搖臂在立柱上移動或晃動。

2. 液壓鎖緊裝置（如果有）

結構組成

液壓泵站：液壓鎖緊裝置的動力源是液壓泵站。液壓泵站主要由電機、油泵、油箱、過濾器、溢流閥等部件組成。電機驅動油泵從油箱中抽取液壓油，經過濾器過濾后，通過油管輸送到執行機構。溢流閥用于調節系統壓力，防止系統壓力過高。例如，在一個小型搖臂鉆床液壓鎖緊系統中，油泵的流量可能為幾升每分鐘，電機功率在幾千瓦左右，油箱的容量根據系統的具體要求而定，一般能滿足多次夾緊操作的液壓油需求。

液壓缸：液壓缸是實現立柱夾緊的執行部件。它通常安裝在搖臂或立柱的相關位置，其缸體固定，活塞與夾緊機構相連。當液壓油進入液壓缸的一腔時，活塞在油壓的作用下移動，帶動夾緊機構實現對立柱的夾緊或松開。液壓缸的密封性能非常重要，它直接影響到系統的夾緊力和穩定性。一般采用優質的密封圈來防止液壓油泄漏，如采用聚氨酯或橡膠材質的密封圈，這些密封圈能夠承受較高的壓力和摩擦力。

液壓管路與控制元件：液壓管路用于連接液壓泵站和液壓缸，將液壓油輸送到需要的位置。管路通常采用耐高壓的鋼管或橡膠軟管。控制元件包括換向閥、節流閥等。換向閥用于控制液壓油的流向，從而實現液壓缸的伸出和縮回，即立柱的夾緊和松開。節流閥可以調節液壓油的流量，進而控制夾緊和松開的速度。例如，在操作過程中，通過操縱換向閥的手柄，使液壓油進入液壓缸的有桿腔或無桿腔，實現夾緊或松開動作，同時可以通過節流閥來調節動作的快慢。

工作原理

當啟動液壓鎖緊系統時，電機帶動油泵工作，將液壓油從油箱抽出，經過濾器和液壓管路輸送到換向閥。操作人員操作換向閥，使液壓油進入液壓缸的相應腔室。如果液壓油進入液壓缸的無桿腔，活塞在油壓的作用下伸出，推動夾緊機構向立柱施加夾緊力。此時，夾緊機構（如夾緊塊等）在活塞的推動下緊緊抱住立柱，通過油液壓力產生的夾緊力克服搖臂在工作過程中受到的外力，實現立柱的鎖緊。當需要松開立柱時，操作換向閥使液壓油進入液壓缸的有桿腔，活塞縮回，夾緊機構松開立柱。整個過程通過液壓系統的壓力控制和機械傳動機構的配合來實現立柱的有效鎖緊和松開。

搖臂鉆床立柱鎖緊裝置的工作原理是利用油缸或螺旋機構對鎖緊桿施加壓力，使其夾緊在立柱上以固定搖臂的位置，通過控制油缸或螺旋機構的壓力，可以釋放鎖緊桿并允許進行位置調整，確保了搖臂鉆床在加工過程中的穩定性和精確性。
