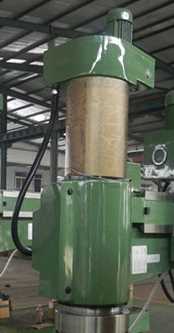

搖臂鉆床立柱夾緊的工作原理主要涉及液壓系統和機械結構的協同作用。以下是具體的工作原理：

1. 液壓系統控制：搖臂鉆床的立柱夾緊通常由一個專用的電動機（如電動機M4）通過液壓系統來控制。當需要夾緊或松開立柱時，操作人員會按下相應的按鈕（如SB1或SB2），這些按鈕會觸發接觸器（如KH4或KM5）的線圈獲電動作。

2. 電動機正反轉：電動機M4的正轉和反轉分別控制立柱的松開和夾緊。當電動機M4正轉時，通過齒式離合器拖動齒輪式油泵旋轉，送出高壓油經過油路系統和傳動機構，將外立柱松開。當電動機M4反轉時，液壓系統推動下，將外立柱夾緊。

3. 油缸作用：在外立柱的內部通常設有油缸，油缸中的柱塞在液壓油的壓力作用下移動，帶動齒輪或其他機械結構，從而實現對外立柱的夾緊或松開。

4. 機械結構配合：在外立柱和內立柱之間，通過機械結構（如鎖緊桿、夾緊爪等）的配合，實現夾緊和松開的動作。這些機械結構在液壓系統的推動下，可以產生足夠的摩擦力，防止外立柱在工作時轉動，確保加工的穩定性。

5. 控制過程：當搖臂需要繞內立柱轉動時，先松開外立柱，然后推動搖臂和外立柱繞內立柱轉動。當搖臂轉動到所需位置后，再夾緊外立柱以固定搖臂的位置。整個過程涉及點動控制，需要操作人員準確掌握操作時間。

6. 保護和聯鎖：為了保證安全和正確的操作，控制系統中還包含必要的保護和聯鎖機制，以防止錯誤操作導致設備損壞或安全事故。

總結來說，搖臂鉆床立柱夾緊的工作原理是通過液壓系統和機械結構的配合，實現對外立柱的精確控制，以保證搖臂在加工過程中的穩定性和精確性。
