搖臂鉆床的配件主要包括以下幾個部分：

1. 鉆頭及鉆夾頭相關配件

鉆頭：這是搖臂鉆床進行鉆孔操作的關鍵工具。鉆頭類型多樣，如麻花鉆用于一般材料的鉆孔；中心鉆用于在工件端面上加工中心孔，為后續鉆孔、鉸孔等操作提供定位基準；硬質合金鉆頭適用于加工硬度較高的材料，像淬火鋼等。鉆頭的尺寸規格也有很多，小到零點幾毫米，大到幾十毫米，可根據具體的鉆孔需求選擇。

鉆夾頭：用于夾持鉆頭。常見的有自緊式鉆夾頭，它能夠自動夾緊鉆頭，并且在鉆孔過程中保持鉆頭的穩定。鉆夾頭的夾持范圍一般有一定限度，例如，有的鉆夾頭可以?shī)A持0.5 13mm直徑的鉆頭。此外，還有與莫氏錐柄鉆頭配合的錐柄鉆夾頭，其精度和穩定性較高，適用于高精度鉆孔。

過渡套：當鉆頭的錐柄規格與搖臂鉆床主軸錐孔規格不一致時，需要使用過渡套。過渡套一端的錐度與鉆頭錐柄相匹配，另一端與機床主軸錐孔匹配，從而使鉆頭能夠正確安裝在主軸上。

2. 主軸及傳動系統配件

主軸：是搖臂鉆床的核心部件之一，它帶動鉆頭旋轉。主軸的精度，如徑向跳動和軸向竄動，會直接影響鉆孔精度。優質的主軸通常采用合金鋼制造，經過精密加工和熱處理，以保證其剛性和耐磨性。為了適應不同的轉速需求，主軸上會安裝不同的傳動齒輪或者采用變頻電機驅動。

傳動齒輪：在機械傳動的搖臂鉆床中，傳動齒輪起到傳遞動力和改變轉速的作用。這些齒輪通常安裝在變速箱內，通過不同的齒輪嚙合組合，可以實現多種轉速輸出。例如，通過一組三聯齒輪和二聯齒輪的組合，可以實現六級不同的轉速。齒輪的精度和質量對機床的性能有很大影響，高精度的齒輪能夠保證傳動的平穩性和低噪音。

皮帶及皮帶輪（如果是皮帶傳動）：部分搖臂鉆床采用皮帶傳動來驅動主軸。皮帶的類型有三角皮帶等，它具有彈性好、能緩沖吸振的特點。皮帶輪的尺寸和槽數根據傳動比和動力要求設計。通過更換不同直徑的皮帶輪，可以改變主軸的轉速。例如，當主動皮帶輪直徑變大，從動皮帶輪直徑變小時，主軸轉速會提高。

3. 工作臺及夾具配件

工作臺：用于放置和固定工件。工作臺的表面一般比較平整，并且有T型槽或者螺紋孔，方便安裝各種夾具。工作臺的尺寸根據搖臂鉆床的型號和加工范圍而定，有些大型搖臂鉆床的工作臺面積較大，可以放置和加工較大尺寸的工件。

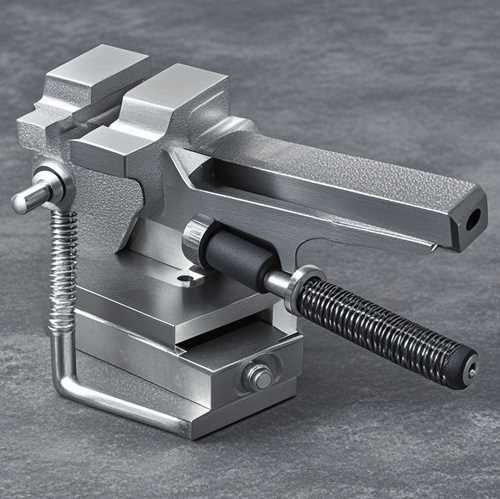

平口鉗：這是一種常用的夾具，用于裝夾小型的、形狀規則的平板狀工件。平口鉗通過兩個平行的鉗口來夾緊工件，使工件在鉆孔過程中保持穩定。鉗口的平面度和平行度較高，以確保工件的裝夾精度。

V形塊：主要用于裝夾圓柱形工件。V形塊的V形槽可以對圓柱工件進行自動定心，保證工件的軸線與鉆孔方向垂直。通常會成對使用V形塊，并配合壓板等工具來固定工件。

壓板及螺栓：對于大型、形狀不規則的工件，無法使用平口鉗或V形塊裝夾時，就會用到壓板和螺栓。將壓板壓在工件上，通過擰緊螺栓使工件固定在工作臺上。壓板的形狀和尺寸多樣，可根據工件的形狀和裝夾要求選擇。

4. 搖臂及立柱配件

搖臂：它可以繞立柱旋轉和上下移動，從而調整鉆頭的位置。搖臂的結構一般是箱形結構，內部有加強筋，以保證足夠的剛性。搖臂上安裝有主軸箱和進給機構，在其移動過程中要保證與立柱的配合精度，防止出現松動或者晃動。

立柱：是支撐搖臂的關鍵部件，它的垂直度和穩定性直接影響鉆孔精度。立柱通常是一個圓柱體，表面經過精密加工，與搖臂的導軌配合。為了保證立柱的剛性，其底部一般會有較大的安裝底座，并且通過地腳螺栓與地面牢固連接。

搖臂鎖緊裝置和立柱鎖緊裝置：用于將搖臂固定在所需位置和將立柱鎖緊，防止在鉆孔過程中搖臂和立柱發生移動。搖臂鎖緊裝置一般通過手柄或者液壓裝置來操作，使搖臂與立柱之間產生足夠的摩擦力；立柱鎖緊裝置原理類似，通過夾緊機構將立柱抱緊，確保機床的穩定性。

5. 冷卻及潤滑系統配件

冷卻泵及冷卻液箱：在鉆孔過程中，冷卻泵將冷卻液從冷卻液箱中抽出，通過管道輸送到鉆頭和工件的切削部位。冷卻液主要起到冷卻刀具和工件、沖走切屑的作用，以提高刀具壽命和加工質量。冷卻液箱的大小根據機床的使用需求而定，其材質一般為金屬或塑料，并且有液位顯示和過濾裝置，以保證冷卻液的清潔和正常供應。

噴頭及管道：噴頭將冷卻液均勻地噴灑在切削區域。噴頭的形狀和角度可以調整，以適應不同的鉆孔位置和方向。管道用于連接冷卻泵、冷卻液箱和噴頭，一般采用耐腐蝕性的材料制成，如橡膠管或金屬軟管。

潤滑系統配件：包括油泵、油嘴、油管等。潤滑系統用于對機床的各個運動部件，如搖臂導軌、立柱與搖臂的配合部位、傳動齒輪等進行潤滑，以減少摩擦和磨損，延長部件的使用壽命。油泵將潤滑油輸送到各個需要潤滑的部位，油嘴則是潤滑油的出口，油管負責連接油泵和油嘴。

這些配件共同構成了搖臂鉆床的基本結構，使其能夠完成各種鉆孔、攻絲等加工任務。
