鉆銑床能加工哪些零部件？

時間：2024-12-11作者：成海數控

鉆銑床能夠加工多種零部件，主要包括但不限于以下幾類：

1. 平面類零部件

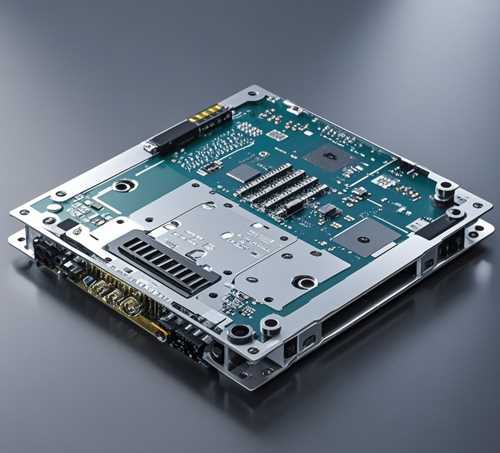

薄板零件：例如電子設備的外殼基板，這類零件厚度較薄，通常在幾毫米以內。鉆銑床可以通過使用面銑刀，將薄板表面銑削平整，保證平面度。其加工精度可以達到±0.05mm左右，表面粗糙度可控制在Ra1.6 Ra3.2μm之間。同時，還能在薄板上進行鉆孔加工，用于安裝電子元件等，鉆孔直徑可以從零點幾毫米到十幾毫米不等。

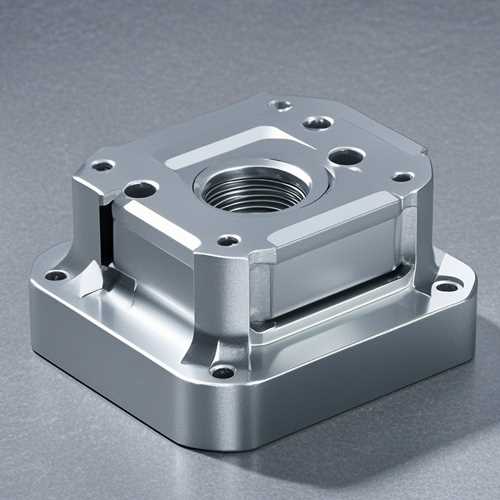

機械底座：像小型電機的底座，這些底座對平面度和安裝孔的位置精度有一定要求。鉆銑床可以銑削出平整的安裝平面，并且精確地鉆出用于固定電機的螺栓孔。在加工過程中，通過精確的定位和合適的切削參數，能夠保證平面的平行度在±0.1mm以內，相鄰螺栓孔的位置精度可達±0.05mm。

2. 孔系類零部件

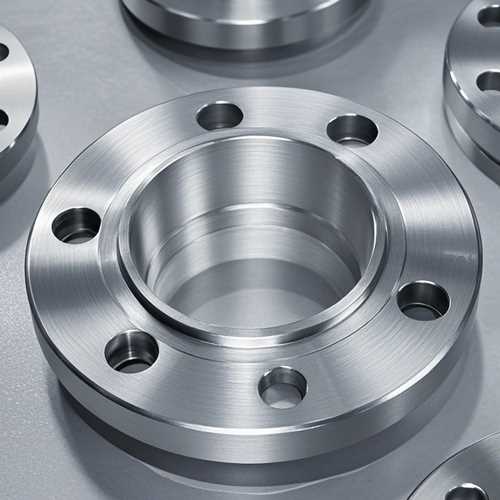

法蘭盤：常用于管道連接或者作為傳動部件的連接接口。鉆銑床能夠加工法蘭盤上的多個螺栓孔和中心孔。例如，在加工一個直徑為200mm的法蘭盤時，可以在圓周上精確地鉆出8 12個直徑為10 20mm的螺栓孔，位置精度可控制在±0.1mm以內，保證與其他部件的連接緊密性和準確性。

箱體零件（簡單孔系）：如小型配電箱外殼，需要在箱體的各個面上加工用于安裝開關、插座和接線端子等的孔。鉆銑床可以完成這些孔的加工，并且通過調整刀具和工作臺的位置，確保不同面上的孔之間的相對位置精度滿足裝配要求。

3. 槽類零部件

鍵槽：對于軸類和輪轂類零件之間的連接，鍵槽是必不可少的。鉆銑床可以在軸或者輪轂的圓周表面銑削出鍵槽。例如，在加工一根直徑為50mm的軸上的鍵槽時，能夠精確地銑削出寬度為10 16mm、深度為5 8mm的鍵槽，鍵槽的對稱度可以達到±0.05mm，保證鍵與鍵槽的配合精度。

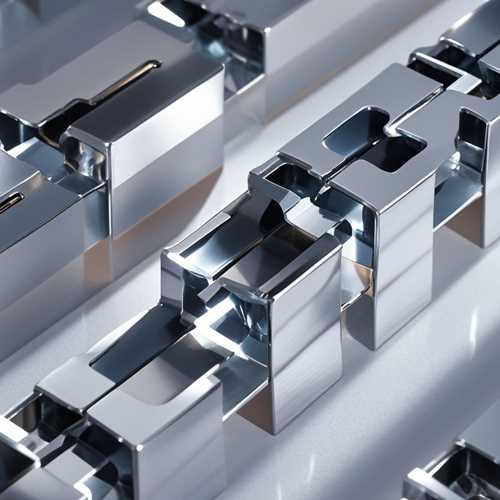

燕尾槽：常用于機床的導軌連接或者一些需要精密滑動配合的部件。鉆銑床能夠通過合適的銑刀，如燕尾槽銑刀，銑削出精度較高的燕尾槽。在加工過程中，控制燕尾槽的角度精度在±0.1°以內，尺寸精度可達±0.1mm，滿足部件之間的滑動和定位要求。

4. 簡單外形輪廓類零部件

凸輪輪廓（簡單形狀）：在一些自動化設備中，簡單的凸輪機構用于實現特定的運動規律。鉆銑床可以根據凸輪的輪廓曲線方程，通過編程或者手動操作，銑削出凸輪的外形。例如，對于一個偏心距為20mm、直徑為100mm的圓形凸輪，能夠精確地銑削出輪廓，輪廓度誤差控制在±0.1mm以內。
